YT:11-KR Ventilerad träfasad, 3-skikt med korsregling, GN
Påslag avseende oavsiktliga springor
0.000 W/m²K
Påslag avseende infästningar
0.001 W/m²K
U-värde:
0.134 W/m²K
Ogiltigt!
Total tjocklek:
355 mm
Brandmotstånd:
REI30
Ljudreduktion:
38-47 dB
Ovan presenterade värden för brandmotstånd respektive ljudreduktion avser ursprungskonstruktionen.
Endast vid uppenbart förbättrande förändringar, där man ökar de isolerade skiktens tjocklek, bibehålls de presenterade värdena för vidare utskrift. Läs mer om vad som är bra att tänka på vid ändring av ursprungkonstruktioner
här
.
Insida
Skikt
Typ
Material
Tjocklek (mm)
W/mK
Material (regel)
% (regel)
W/mK (regel)
m²K/W
1
H
Standardgipsskiva, Gyproc Normal (GN)
(13)
0.250
0.052
2
KR
ISOVER UNI-skiva 35 (Träregelskiva c600/c1200)
(45)
(70)
(95)
(120)
(145)
(170)
(195)
(220)
0.035
Träreglar
0.140
1.471
3
H
ISOVER Vario Xtra alt. ISOVER Plastfolie inkl. tätningstillbehör
(1)
0.000
0.000
4
R
ISOVER UNI-skiva 35 (Träregelskiva c600/c1200)
(45)
(70)
(95)
(120)
(145)
(170)
(195)
(220)
0.035
Träreglar
0.140
3.571
5
H
ISOVER VEMPRO Vindskydd inkl. tätningstillbehör
(1)
0.000
0.000
6
HI
ISOVER Fasadskiva 30
(30)
(50)
(80)
(100)
(120)
0.030
1.667
7
L
0.000
8
H
Ventilerad träpanel
(22)
0.140
0.157
Utsida
Manual

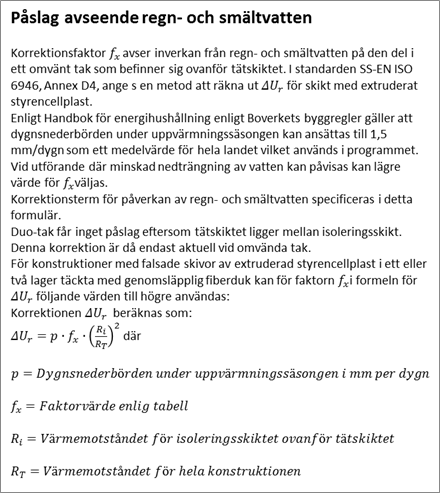

Påslag avseende regn- och smältvatten
Typ av tak
Korr.faktor
Inget påslag (Duo-tak).
Öppen överbyggnad. Singel eller gångbaneplattor på klossar.
Tät överbyggnad. Gångbaneplattor i sättgrus.
Takterass med matjord
Parkeringsdäck av betong.
Fr o m skikt
T o m skikt

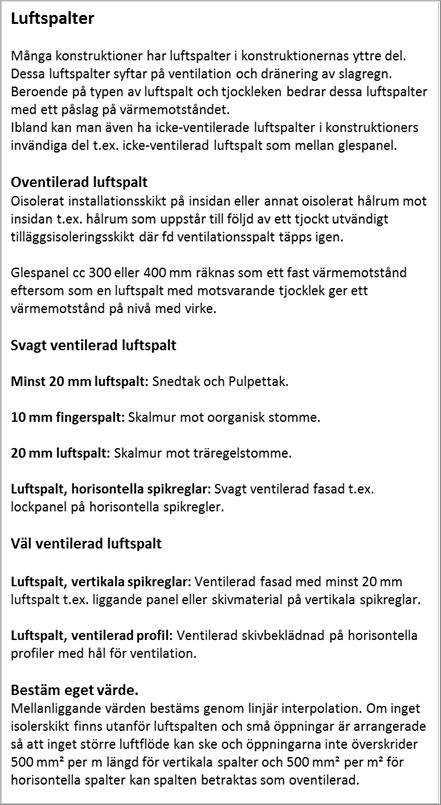

Typ av luftspalt
Typ av luftspalt
m²K/W
Oventilerad luftspalt
Oisolerad installation skikt eller liknande
Glespanel
Svagt ventilerad luftspalt
Minst 20 mm luftspalt
10 mm fingerspalt
20 mm luftspalt
Luftspalt, horisontella spikreglar
Väl ventilerad luftspalt
Luftspalt, vertikala spikreglar
Luftspalt, ventilerad profil
Eget värde:
Hjälptabell för eget värde
Spaltbredd
Tak
Vägg
Golv
5 mm
0,11
0,11
0,11
7 mm
0,13
0,13
0,13
10 mm
0,15
0,13
0,15
15 mm
0,16
0,17
0,17
25 mm
0,16
0,18
0,19
50 mm
0,16
0,18
0,21
100 mm
0,16
0,18
0,22
300 mm
0,16
0,18
0,23

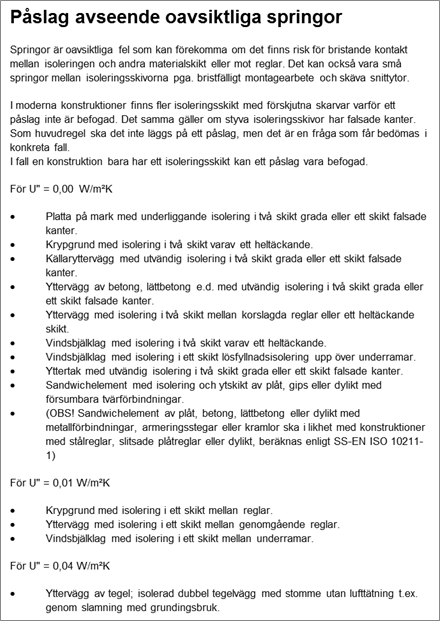

Påslag avseende oavsiktliga springor
W/m²K
U' =
U'' =
U''' =

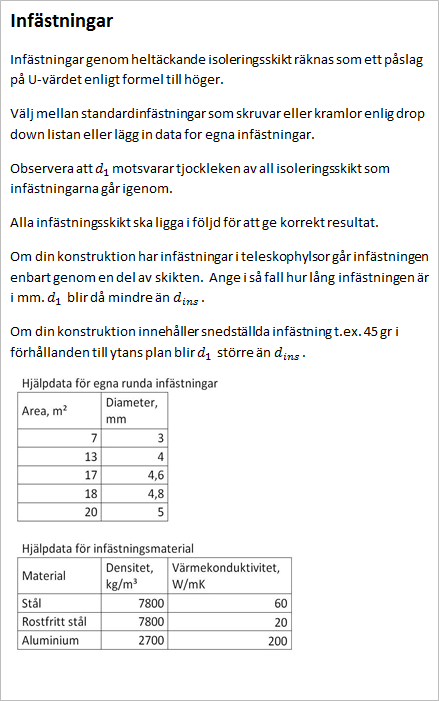

Påslag avseende infästningar
Välj typ
Rostfri kramla, F4mm, 13mm², 4/m²
Rostfri kramla, F4mm, 13mm², 6/m²
Rostfri kramla, F4mm, 13mm², 8/m²
Rostfri kramla, F5mm, 20mm², 4/m²
Rostfri kramla, F5mm, 20mm², 6/m²
Rostfri kramla, F5mm, 20mm², 8/m²
Stålskruv, F3,5mm, 10mm², 4/m²
Stålskruv, F4mm, 13mm², 4/m²
Stålskruv, F4,5mm, 16mm², 4/m²
Stålskruv, F4,8mm, 18mm², 4/m²
Stålskruv, F5mm, 20mm², 4/m²
Stålskruv, F6mm, 28mm², 4/m²
Rostfri skruv, F3,5mm, 10mm², 4/m²
Rostfri skruv, F4mm, 13mm², 4/m²
Rostfri skruv, F4,5mm, 16mm², 4/m²
Rostfri skruv, F4,8mm, 18mm², 4/m²
Rostfri skruv, F5mm, 20mm², 4/m²
Rostfri skruv, F6mm, 28mm², 4/m²
Träskruv för Plusregel
Betongskruv för Plusregel
Värmekonduktivitet för fästen i W/mK
Ett fästes tvärsnittsarea i mm²
Antal fästen per m²
Längden på infästningen genom isoleringen i m
Isolertjocklek i m
Skiktets värmemotstånd i m²K/W
Totalt värmemotstånd utan fästen
Fr o m skikt
T o m skikt

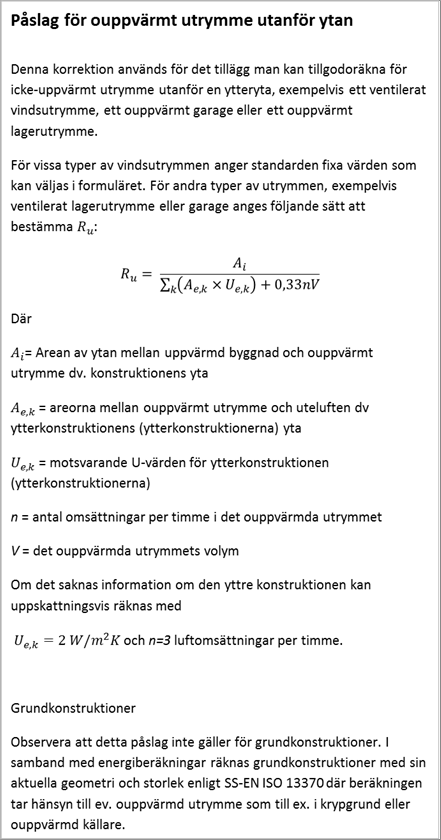

Påslag för ouppvärmt utrymme utanför ytan
